瓷磚背膠（水性瓷磚粘結(jié)劑）,是專門針對(duì)低吸水率瓷磚易空鼓脫落問題所研發(fā)的瓷磚鋪貼輔助產(chǎn)品。被廣泛應(yīng)用于?；u、大板、巖板等材料的上墻鋪貼作業(yè)中，瓷磚背膠（水性瓷磚粘結(jié)劑）憑借優(yōu)異的產(chǎn)品性能，獲得了市場(chǎng)廣泛認(rèn)可。

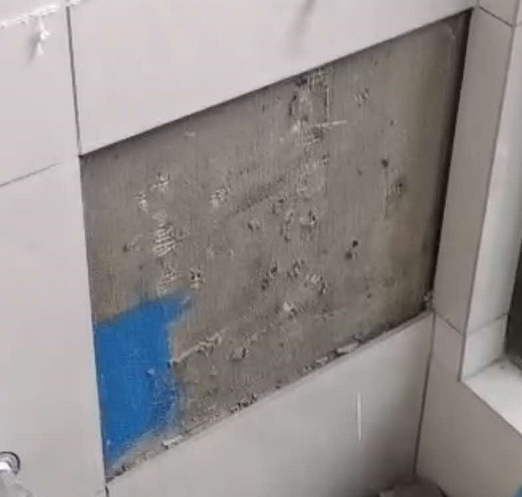

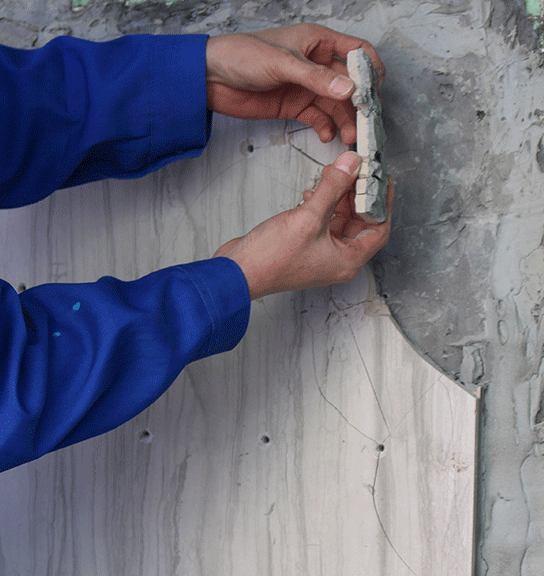

但是有些用戶說(shuō)，我使用了符合標(biāo)準(zhǔn)的瓷磚背膠（水性瓷磚粘結(jié)劑）貼磚后，還是出現(xiàn)了空鼓掉磚，這到底是是什么原因造成的呢？要注意些什么才能規(guī)避呢？粵粵給大家分享一下。
首先，粵粵把使用瓷磚背膠（水性瓷磚粘結(jié)劑）后有可能導(dǎo)致空鼓、掉磚的主要原因分為三大類：一、施工環(huán)境，二、砂漿強(qiáng)度，三、施工工藝。這三大分類其中包括了很多導(dǎo)致瓷磚空鼓、掉磚的小細(xì)節(jié)，大家對(duì)號(hào)入座，看看你家貼瓷磚時(shí)有沒有存在這些現(xiàn)象。
01施工環(huán)境

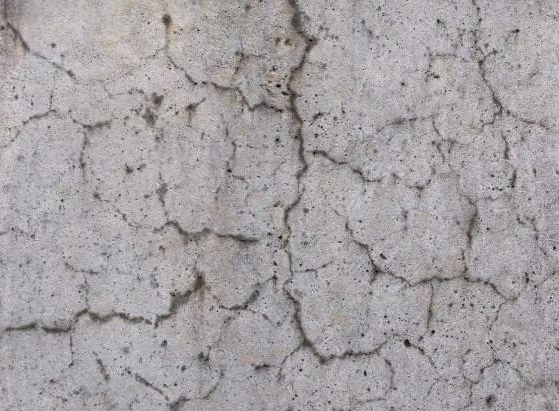

一、基層不牢（原墻起砂、空鼓、開裂、滲水）

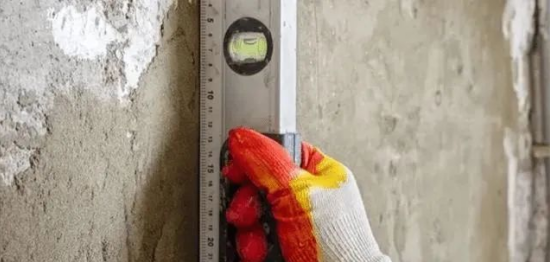

二、基層未找平（原墻不找平，直接貼瓷磚，砂漿厚薄不一致容易空鼓）

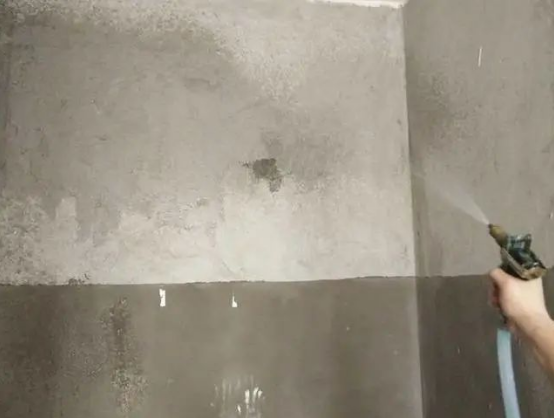

三、基層施工前沒有灑水養(yǎng)護(hù)（原墻吸水率高，砂漿在反應(yīng)過程中水分被墻吸干后，無(wú)法后續(xù)反應(yīng)）
四、找平層使用玻纖網(wǎng)薄批（網(wǎng)外露、找平層強(qiáng)度低）
五、柔性防水層上鋪貼瓷磚（柔性防水層粘力低帶彈性，容易被砂漿與瓷磚的重量拉裂或容易造成空鼓）
六、施工環(huán)境溫度過高（水泥砂漿水分流失過快，易空鼓）
七、施工環(huán)境溫度過低（溫度低，瓷磚背膠成膜時(shí)間延長(zhǎng)）
八、施工環(huán)境濕度過高（濕度大，瓷磚背膠無(wú)法成膜，鋪貼后的瓷磚里的水分長(zhǎng)時(shí)間浸泡背膠層分解）
02砂漿強(qiáng)度
一、使用純水泥鋪貼（燒漿、砂漿層有裂紋、空鼓）
二、過度使用水泥伴侶（反應(yīng)過度，砂漿層強(qiáng)度降低）

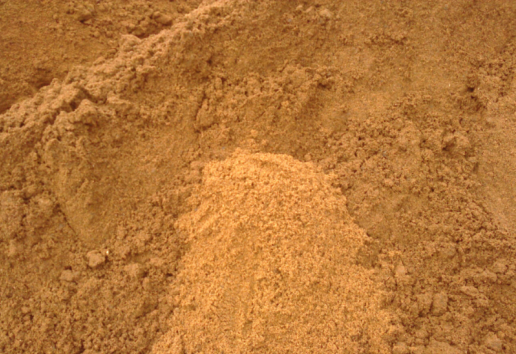

三、沙子比例過高（開裂、掉砂、強(qiáng)度不足）
四、瓷磚膠摻水泥（瓷磚膠成分被破壞，粘力下降）
五、水泥標(biāo)號(hào)不達(dá)標(biāo)（低于325標(biāo)號(hào)，強(qiáng)度低）
六、使用不符合標(biāo)準(zhǔn)的沙子（沙子含泥量高、海沙）
03施工工藝

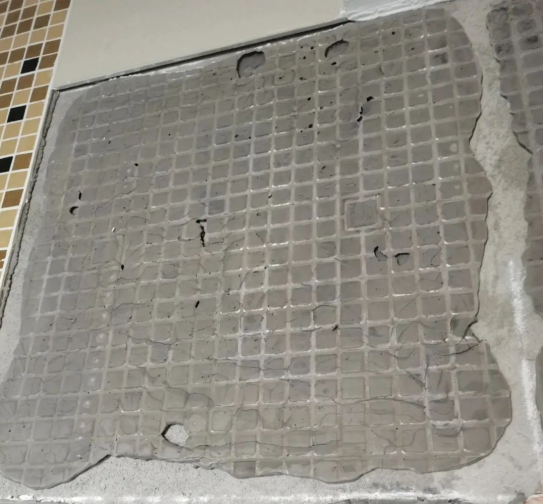

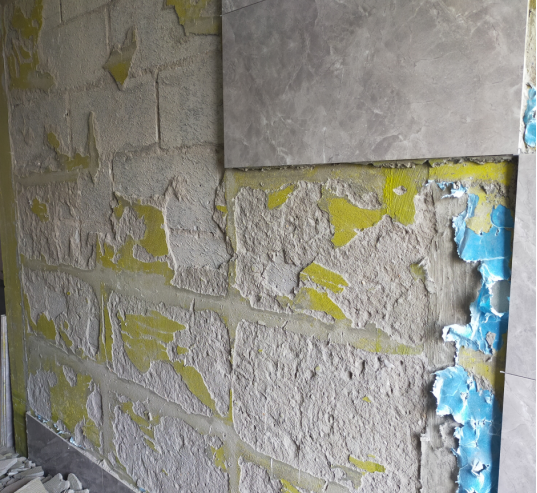

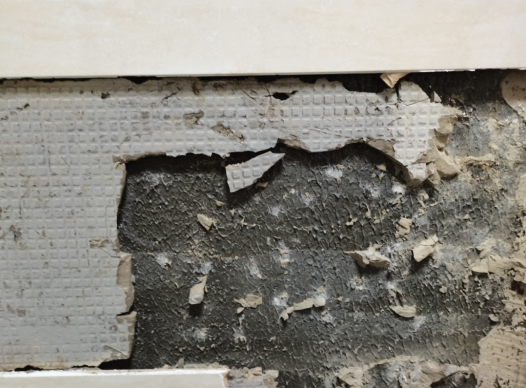

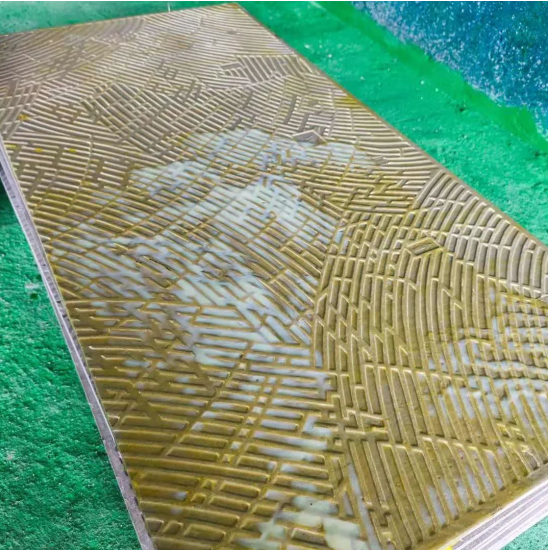

一、瓷磚脫模劑沒有清除（粉狀、油性脫模劑不清除均會(huì)影響瓷磚背膠無(wú)法成膜或成膜后與瓷磚分離）

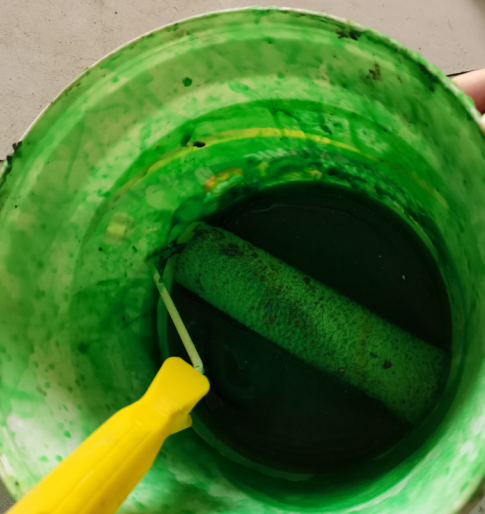

二、瓷磚背膠薄刷（膠量太少，瓷磚背膠成膜后強(qiáng)度不足）
三、瓷磚背膠厚刷（表干、背膠內(nèi)外干透不一致）

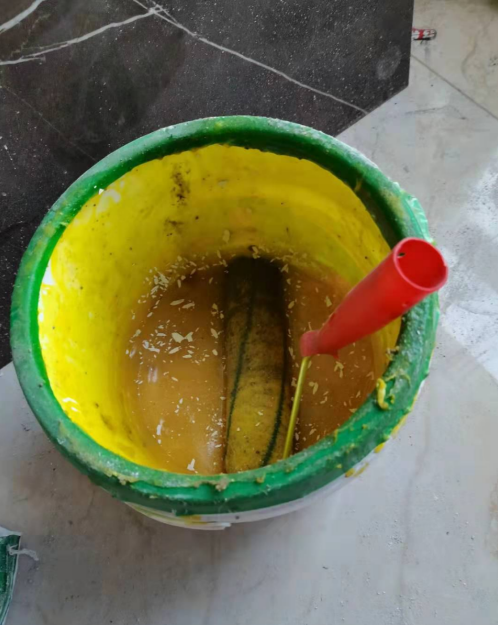

四、瓷磚背膠摻入其他物質(zhì)（摻水、摻水泥、摻其他膠類等）

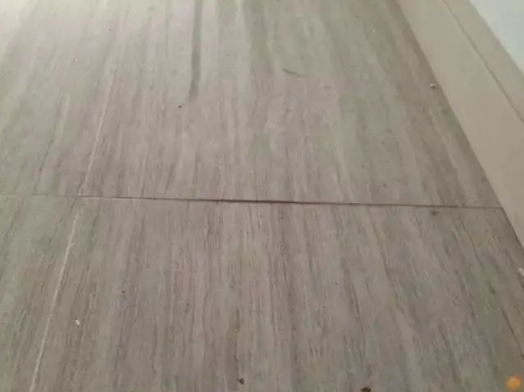

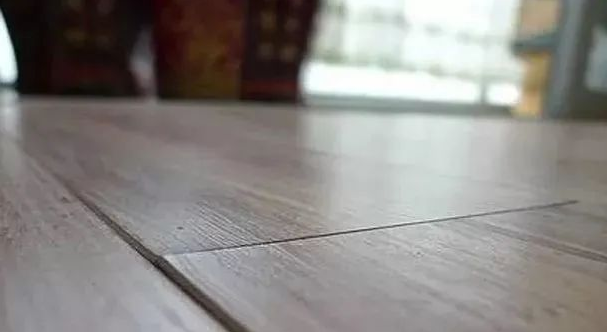

五、貼磚不留縫（空鼓、起拱）

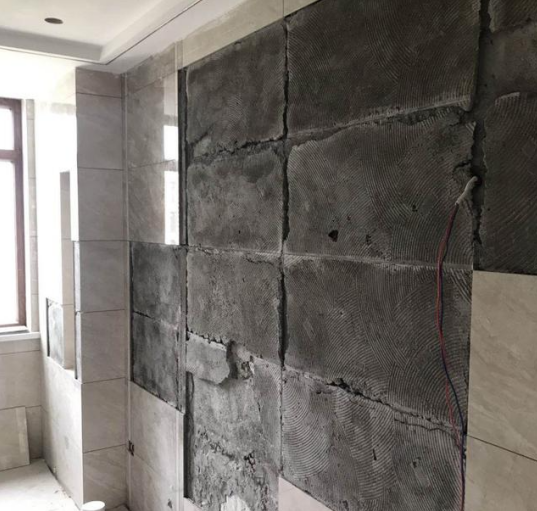

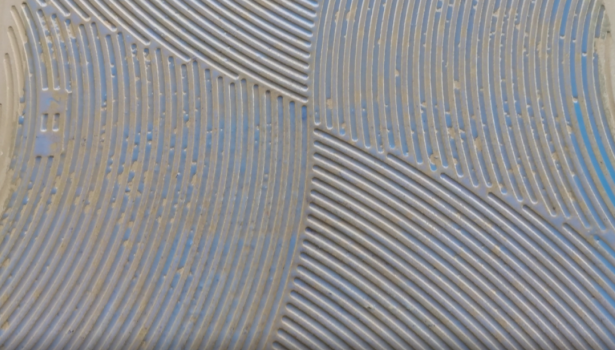

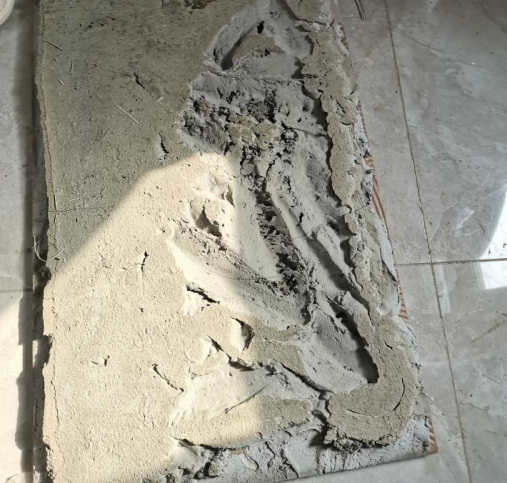

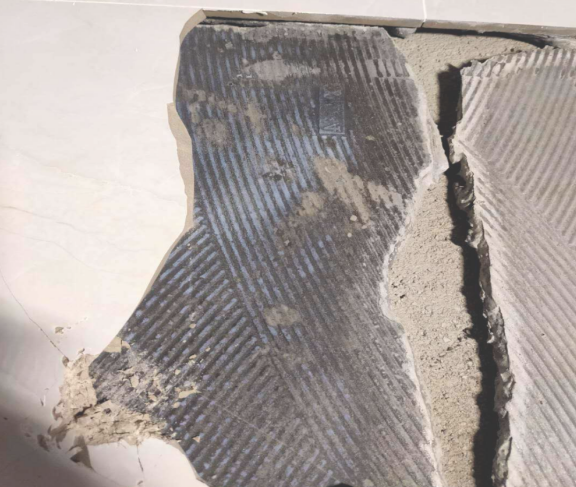

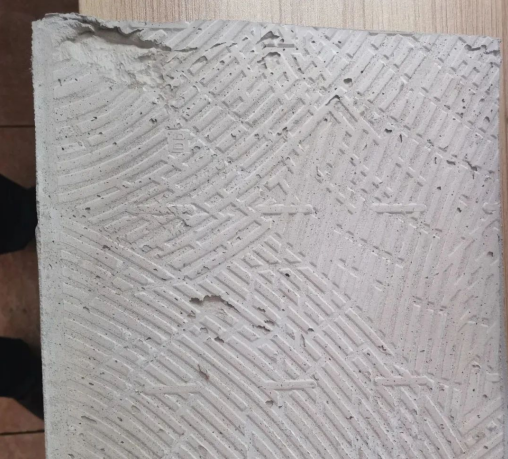

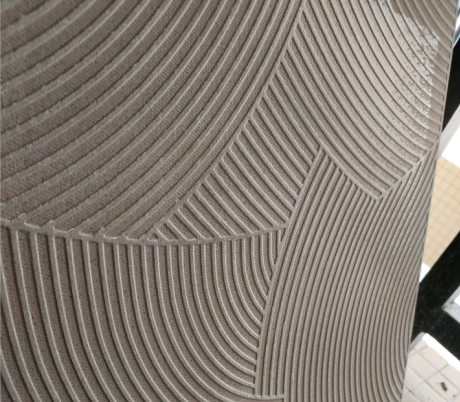

六、砂漿不飽滿（水泥砂漿層空鼓）

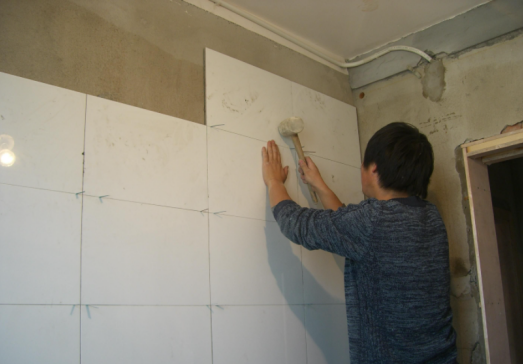

七、平整度調(diào)整時(shí)沒敲均勻（砂漿填充不均勻，空鼓）
八、瓷磚背膠使用后不密封保存再次使用（背膠乳液氧化后性能被破壞）
九、過度厚貼（墻面未找平，用厚貼砂漿代替找平）

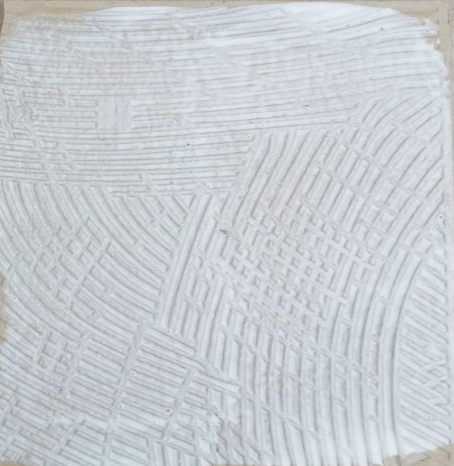

十、瓷磚背膠沒成膜（刷膠后立即鋪貼，未干透成膜）
十一、瓷磚刷瓷磚背膠后立放（未干透成膜立放，上層乳液流失粘度低，下層乳液堆積干不透）
所以，瓷磚背膠（水性瓷磚粘結(jié)劑）雖好，但是也會(huì)受到各種外界因素影響導(dǎo)致性能無(wú)法發(fā)揮全部性能，所以施工過程中一定要注意規(guī)避這些破壞瓷磚背膠性能的因素，采用正確的方式施工，這樣瓷磚鋪貼的效果才能有所保障，杜絕瓷磚掉磚脫落的情況發(fā)生。
